Усилитель на 144 МГЦ с использованием транзистора MRF317
Усилитель рассчитан на 100 ватт выходной мощности при использовании транзистора MRF317, блок питания находится в том же корпусе, где и усилитель.
рис.1 Внешний вид усилителя в авторском варианте
Механическая конструкция:

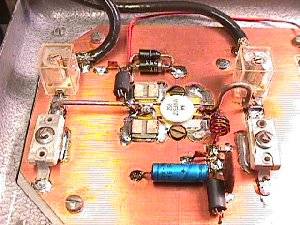

рис.2 Расположение платы усилителя - cлева вход.
Усилитель встроен в металлическую коробку размерами 240x160x160 мм. Пространство в нем главным образом занято 28 V / 7A блоком питания. На тыльной стороне коробки усилитель установлен напротив большого теплоотвода. Усилитель непосредственно собран на куске стеклотекстолита с двусторонней металлизацией размером 140x100 мм. Нет никакого чертежа, поскольку я просто вырезал квадратные островки для пайки основания транзистора, коллектора и выводы подстроечных конденсаторов. Это быстрый и эффективный путь изготовления и оставляет большую часть металлизации платы в качестве земли, являющейся противовесом для высокочастотных токов. Остальная часть монтажа монтируется свободно так как выглядит на фотографии.
Электрическая конструкция:
Этот усилитель прост, как показывает рисунок. Цепи ввода и вывода рассчитаны на основе базовой информации по MRF317 из технического описания, однако поскольку данные технического описания рассчитаны на режим класса C, а усилитель смещен в АС классе, входной контур был должен быть оптимизирован экспериментально. Важно, что C3 расположен близко к транзистору для блокировки высокочастотных токов.

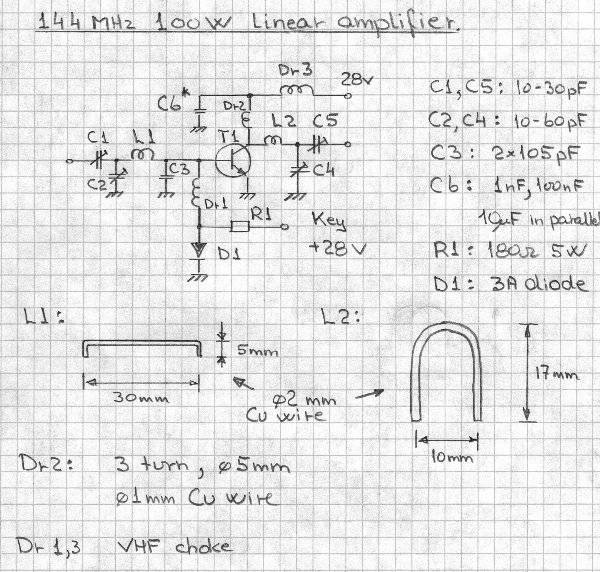

рис.3 Рисунок и конструкция
Цепь смещения:
Смещение на базе транзистора должно находиться в пределах 0.6 - 0.7 вольт. Ток базы должен составлять от 1/40 до 1/20 от максимального тока коллектора в рабочем режиме транзистора. В моем опыте точное значение этого тока некритично для работы усилителя.
В данной конструкции для создания цепи смещения используется диод. Изменяя ток через диод путем подбора сопротивления резистора R1 или изменяя напряжение смещения на R1 можно подобрать напряжение смещения и ток базы. Это очень простая цепь смещения, но тем не менее она работает. Важно выбрать диод, используемый в цепи смещения. По моему эмпирическому правилу необходимо взять диод рассчитанный на ток, равный половине тока коллектора транзистора в рабочем режиме. В моем случае я выбрал 3А диод. Одновременно осуществляется управление усилителем через цепь смещения. При подаче напряжения +28 V на R1 усилитель работает в классе АС, при снятии напряжения – в классе С и выходная мощность падает. Возможно постоянное смещение в цепи базы в холостом режиме.
Испытание цепи смещения.
Оно очень просто. В холостом режиме усилителя измеряют напряжение смещения на базе транзистора. Оно составляет к примеру 0.65 v, затем подают напряжение возбуждения на усилитель и наблюдают снижение напряжение смещения и увеличение тока базы. Если снижение напряжения на базе менее 50 mv, то это очень хороший показатель, снижение на 100 mv допустимо. Если вы используете для измерения цифровой вольтметр, то возможна индикация большего снижения напряжения на базе вплоть до отрицательных значений из-за ВЧ наводок на прибор, а потому используйте аналоговый измерительный прибор. Если не достигается необходимая стабильность напряжения смещения попробуйте поставить диод с большим допустимым током или параллельно второй аналогичный, как вы можете видеть на моем рисунке.

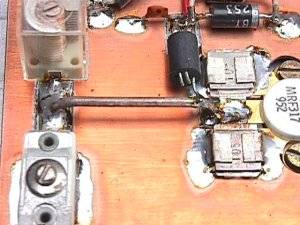

рис.4 Цепи входа

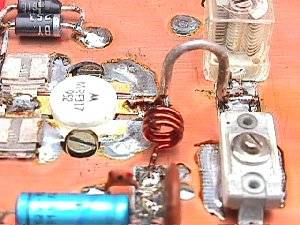

рис.5 Цепи выхода
Заключение.
При подаче на усилитель 10 ватт мощности возбуждения и 26 V напряжения питания, я имею на выходе 90 Ватт. Транзистор разработан для 28 V и даст больше чем 100 Вт, но мне пришлось довольствоваться меньшим. Причина по видимому в том, что мой блок питания был недостаточно мощный, при работе усилителя наблюдалась некоторая просадка коллекторного тока.
Усилители с полным использованием возможностей транзистора.
Усилители на КТ930А – КТ971А предназначены для работы с трансивером, имеющим Рвых от 10вт до 20вт соответственно при уровнях выходной мощности: на КТ930А 144 – 70вт, на КТ930А 432 – 60вт, на КТ931А 144мгц - 120вт, на КТ970А 432мгц - 130вт и на КТ971А 144мгц – 145вт.
Усилители предназначены для круглосуточной работы и имеют хороший запас «прочности», особенно на КТ970А и КТ971А. При таких уровнях Рвых усилители имеют максимальные КПД и Ку. КПД усилителей в зависимости от варианта - от 57% до 65%. Коэффициент усиления – от 8 до 9. В усилителях применяется обдув вентилятором от БП ПК, расположенным в 30мм над транзистором. Он хорошо охлаждает корпус транзистора и внутреннюю сторону радиатора. Внешнюю сторону охлаждать бесполезно.
От усилителей, построенных по предлагаемой схеме, были получены следуюшие уровни мощностей: КТ930А 144 – 80вт, КТ930А 432 – 65вт, КТ931А 144 – 130вт, КТ970А 432 – 160вт, КТ971А 144 – 180вт (дальше не позволял источник). На этих уровнях Рвых требуется дополнительная подстройка огласующих цепей. Усилители с большой мощностью желательно снабдить системой контроля и защиты. Входные и выходные цепи предназначены только для указанных типов транзисторов и мощностей усилителей. Во время работы усилителя с ростом коллекторного тока значения его проводимостей изменяется по величине, а то и по знаку. Соответственно каждому уровню выходной мощности соответствует своя согласующая цепь. На выходной цепи, оптимальной для 60вт, не возможно получить 100вт, не смотря на то, что Ik продолжает рости. Ток покоя влияет на динамику изменениний проводимостей, значит менять ток покоя после настройки нельзя.
Рабочая точка транзистора на векторной диаграме располагается внизу и в стороне от оси активных сопротивлений. У Zвх и Zвых реактивные составляющие в 2-5 раза больше активных. Эти значения порядка Z = (1-3) +\\- J(3-15)ом. Задачу согласования выполняют три внешних звена (чем больше, тем точнее), каждое из которых не является законченным трансформатором сопротивлений, что подразумевает резонансы, а лишь уменьшая превращает чисто активные 50(75)ом нагрузки в какое то Z c меньшим R, но с большим Jx, то есть звенья работают на частотах, отличных от резонансной. Три звена - это один преобразователь импедансов. Резонанс дальше - меньшие токи пртекают по элементам системы. Не нужен толстый провод для L и мощные подстроечники.Через кристалл транзистора так же не текут резонансные токи, что снижает его нагрев. Всё это позволяет увеличить подводимую и выходную мощности.
Особенности монтажа РА 144 мгц:
- отклонение от выбранного способа монтажа может привести к паразитной генерации, а применение конденсаторов другого типа – к снижению выходной мощности.
В усилителях используются многослойные керамические конденсаторы МЧ0805 (чип) или
подобные им более старые, с отпаяными радиальными выводами и МО10,11 с выводами.
На 144 базовая цепь применена старого (привычного) типа – здесь ещё можно.
- плата – односторонний СФ 1.5мм размером 55мм х 110мм с отверстием под транзистор
по оси платы. Плата и транзистор (с пастой) крепятся к радиатору размером 110 х 120мм (лучше игольчатый).
- коллекторная полоска – двусторонний СФ 1.5мм размером 5.5мм х 50мм. У транзистора фольга сохраняется на расстоянии 6мм от керамики. Далее с промежутками идут только 6мм площадки. Полоску размечать так, что бы поместились остальные детали. Фольга в промежутках между площадками удаляется хорошо нагретым паяльником.
- базовая полоска – двусторонний СФ 1.5мм размером 5.5мм х 45мм. У транзистора фольга
сохраняется на расстоянии 11мм от керамики. Далее идут только 6мм площадки.
- обе полоски отстоят от края платы на 20мм.
- низ полосок и место их расположения на плате облудить, положить на место и с боков провести по плате паяльником 90вт.
- выводы транзистора обрезаются вровень с 5мм длиной коллектора и базы, плоскость его корпуса совпадает с нижней плоскостью платы, эмиттеры подгибаются и паяются на верх платы. Коллектор и база паяются на начало своих полосок, которые касаются керамики корпуса.
- полоска питания отстоит от одного из краёв платы на 5мм для пайки маленких чипов.
- у конденсаторов КТ4-23 (в пластмассе) выводы по 2мм. Один полностью ложится на полоску.
Величины и конструктивные данные элементов Ра 144 мгц (Рис.1):
- базовый дроссель (D1) – феррит с 6 отверстиями (от старых ПК). Сквозь них продет провод 0.35мм. Можно применять дроссели ДМ с толстым проводом и малой идуктивностью.
Место пайки – 7мм от керамики транзистора. ПЭВ, CU чуть хуже, чем ПСР.
.- коллекторный дроссель (D2) – ПСР(ПЭВ, СU) O 0.7мм 5вит на оправке O 3мм, шаг – 1.5мм
Место пайки – 3мм от керамики транзистора, рядом с L2.
- второй коллекторный дроссель (D3) - ПЭВ O 0.4 - 20вит на оправке O 3мм, намотка сплошная. Собственные резонансные частоты D1 и D2 далеко разнесены.
- L1 – провод ПСР(ПЭВ, CU) O 0.7мм – 3 витка с шагом 1мм на оправке O 4мм.
Место пайки – 8мм от керамики транзистора, после D1.
- L2(КТ930 - 971) – провод длиной 16мм ПСР(ПЭВ, CU) O 1.4-1.6мм загнутый скобкой высотой 4мм.
- L3(КТ930,931) – 2 витка ПСР(ПЭВ, CU) O 1.4-1.6мм на оправке O 6мм с шагом 2мм
(КТ971 – 1 вит).
- L4(КТ930,931) – 1виток ПСР(ПЭВ, CU) O 1.4-1.6мм на оправке O 6мм (КТ971 – 2 вит).
С1,2,9 – КТ4-23 = 4-20 pf. С11,13,15, 17 – К10 (чип) 0.5 – 1.0 ?f 50в. С12,14,16 – К10 -1n 50в.
C7,10 –МЧ0805 – 47pf 250в. Для КТ971А С10 – МЧ0805 27pf 250в.
Для КТ971А С9 - МЧ0805 20pf 250в + КТ2-19 = 1.5–15pf (лежит на боку).
С8 – МЧ0805 – 110pf 250в.
С3-6 – 4 х 100pf 50в, МО10, выводы – 1мм. Паять в 5-6мм от керамики транзистора.
R1 - 10ом МЛТ 2 вт. R2-3 – 2 х 360ом МЛТ 2вт – подбор для Ik0 = 60ма.
R4 – 10-15ом МЛТ 0.5вт
- Т1 – КТ930А/КТ 931А/971А. В том же порядке указаны их токи.
- Т2 - КТ818Б – стабилизатор тока базы крепится к радиатору рядом с платой.
- вентилятор от блока питания ПК крепится над керамикой транзистора на высоте 25-30мм.
- D1 – Д223Б - защита от бросков тока обратной полярности.
- R6 – 1ком 2вт – нагрузка для наводок во время коммутации при включённом РА и снятой нагрузке при не санкционированном переключении TRSV на передачу компьютером при его загрузке – опрос портов.
- R5 – 510ом 2вт - некоторая компенсация излишней мощности TRSV(по необходимости).
После сборки и установки Iк0 = 60ма подключить стандартную нагрузку и измерительную систему. ТХ перевести в режим CW - точки100 lpm, подать на вход 30% мощность и подстроить С1,С2,С9 (144) или С1, С4, С9 (432) по максимуму Рвых. То же сделать плавно увеличивая Рвх до 60% и 100% (Рвх указана ориентировочно). На каждом уровне Рвых подстраивать вход. Приборы будут показывать около 75% от уровней Ikmax и Рmax (в режиме несущей). Ikmax при работе на согласованную нагрузку при Рmax должен быть около 4а - КТ930А, 7а – КТ931А, 8а – КТ971А.
Нельзя увеличивать раскачку, если одновременно не растёт выходная мощность усилителя до указанных уровней. Сожгёте транзистор. Вы что то сделали не точно или впаяли конденсаторы другого типа, и транзисторы бывают разными. На каждом этапе настройки необходимо контролировать коллекторный ток и температуру корпуса транзистора. Она не должна превышать 50? (сразу после отключения вентилятора).
При 100% копировании конструкции, исключающем «а что, если?», и достаточном Вашем опыте настройка не должна занять более 5 минут. Применение при настройке суррогатных нагрузок, рефлектометров не допустимо. При работе на антенну желательно что бы она была настоящей, не по рекламе. Имея все детали усилитель изготавливается за 2-3 часа.
При размещении РА в корпусе, в нём должны быть отверстия для забора и выхода воздуха.
Два РА можно разместить на одном радиаторе 120мм х 180мм с промежутком 30мм. Вентилятор закрепляется по центру радиатора в 30 мм над керамикой транзисторов.
Особенности монтажа РА 432 мгц такие же как у РА 144 мгц за одним отличием:
- на базовой и коллекторной полосках фольга сохраняется на 12мм от керамики транзистора.
Величины и конструктивные данные элементов РА 432 мгц (Рис. 2):
- базовый дроссель (D1) такой же как у РА 144 мгц. Точка его пайки – 6мм от керамики КТ.
- Коллекторный дроссель (D2) такой же конструкции как у РА 144 мгц, но содержит 4 витка.
Место его пайки на полоску – 6мм от керамики КТ.
- D3 - такой же как у РА 144 мгц.
- L1,L2,L5,L6 выплоняются из провода ПСР(ПЭВ, CU) O 1.6мм.
- L1,L6 – провод длиной 34мм, согнутый дужкой на оправке O 10мм. Низ дужки чуть сжать.
- L2,L5 – провод длиной 22мм, согнутый дужкой на оправке O 6мм. -- . -- . -- . -- . -- . -- . --
- L3,L4 – участки фольги на полосках около транзистора длиной 12мм.
- С1 – КТ4-23 = 2-10pf.
- С2 – МЧ0805 - нет для КТ930А и 6pf 250в для КТ970А.
- С3 – МЧ0805 - 47pf 250в.
- С4 – КТ4-23 - нет для КТ930А и 4-20pf для КТ970А.
- С5 – МЧ0805 - 22pf 250в для КТ930А и 27pf 250в для КТ970А.
Место пайки центра конденсаторов С4,С5 на полоски – 9мм от керамики корпуса.
- С6 – МЧ0805 27pf 250в.
- С7 – КТ4 –23 = 4-20pf для КТ930А и МЧ0805 – 22pf 250в для КТ970А.
Место пайки центра конденсаторов С6,С7 – 9мм от керамики корпуса.
- С8 – МЧ0805 - 75pf 250в для КТ930А и 110pf 250в для КТ970А.
- С9 – КТ2-18 – 1.5-10pf (лежит на боку) или другой с удобными минимальными выводами.
- С10 – МЧ0805 – 6pf 250в для КТ930А и 15pf 250в для КТ970А.
- C15 – К10 (чип) 0.5-1? 50в.
- Остальные блокировочные пары - как у РА 144 мгц – К10 (чип)1n + 0.5 - 1?f 50в.
Порядок настройки РА 144 и РА 432 одинаков. Ikmax КТ930А = 3.5а, КТ970А = 8а.
Экономичнее питать базу от более низковольтного источника (14в или 5в). При 14в R2,3 – около 75ом. При питании базы по схеме (от 28в) ток Ik0 это разница между током потребления в рабочем режиме и током самого делителя (~ 147ма). Общий ток - ~200ма.
Применение подстроечных КТ4-23 компенсирует отсутствие необходимых номиналов емкостей. На фото конденсаторы с голубой окантовкой и отпаяными радиальными выводами –аналог МЧ0805.
Рис.1 РА 144мгц  рис2.PA на 432мгц
УКВ усилитель мощности на металлокерамическом триоде ГИ-7Б Очень часто возникает вопрос"КАК СДЕЛАТЬ УСИЛИТЕЛЬ МОЩНОСТИ"ответ ВЫ найдете в этой статье УКВ усилитель мощности на металлокерамическом триоде ГИ-7Б. УМ проектировался для мобильной УКВ ЧМ радиостанции ADI AR-146, хотя часто качается переносной радиостанцией Rexon RL-115 (0,25 – 5 Вт).
И так схема (Рис. 1), её можно разделить условно на 3 части: входная катодная, выходная анодная и управление RX/TX.
1. Входная катодная часть состоит из С1, С2, С5, С6, С7, L1, L3, L4, собрана в подвале шасси возле выводов катода и подогревателя и заключена в экран, который сверху закрывается крышкой. L1 состоит из 5-ти витков из посеребренного провода диаметром 0,5 мм, диаметр намотки 10 мм, длина намотки 15 мм. Специальной панельки под лампу не изготавливал, в шасси просверлил отверстие под диаметр сетки и прижал со стороны анода расточенным разъемом питания к выступу сетки, к выводам катода и подогревателя сделал простые хомутики из медной шины шириной 8мм (Рис. 2).
2. Выходная анодная часть (Рис. 3)
состоит из С8, С3, С4, L2, L5. L5 состоит из 3-х витков из посеребренного провода диаметром 1мм, диаметр намотки 30 мм. С3 и С4 (Рис. 4)
взяты от антенного блока радиорелейной станции Р-405. Связи с тем что вентилятор у нас дует сбоку, то эффективность родного радиатора лампы ГИ-7Б падает до 10-20 % от номинального, поэтому его пришлось поменять на радиатор от транзистора. Расстояние от радиатора анода до корпуса не менее 4 см (Рис. 5).
3. Управление (Рис. 6)
RX/TX срабатывает при появлении ВЧ сигнала на входе УМ. Данная схема опробована в нескольких УМ для ЧМ и показала себя достаточно надёжной в эксплуатации. При переходе на передачу контактами К4 подключается стабилитрон D7 на напряжение стабилизации 22 В, хотя лучше было бы сделать стабилизатор на транзисторе с плавной регулировкой напряжения стабилизации (Рис. 7).
При настройке транзисторного стабилизатора его подключают к стабилизатору тока на 0,5 А (при напряжении стабилизации 25 – 30 В), замыкают контакты К4 и подбором сопротивления резистора R4ст (лучше заменить его подстроечным) добиваются плавного изменения напряжения от 25 до 6 В, возможно придется подобрать стабилитрон D1ст. Транзистор VT1ст крепится на радиаторе.
Блок питания УМ (Рис. 8)
отдельный, универсальный для самодельных ламповых усилителей (Рис. 9),
в нем предусмотрено два варианта переключения схемы выпрямителя анодного напряжения – мостовая (900 В) и с удвоением (1800 В).
Вентилятор обдува установлен так чтоб 1/3 воздушного потока попадала на катод лампы, а 2/3 на анодный радиатор (Рис. 10).
Так как вентилятор имеет свой отдельный шнур питания – то пришлось поставить защиту от забывчивости на реле Р5 – накал подаётся только после включения вентилятора.
Дроссели L2, L3, L4 состоит из 20-ти витков провода ПЕВ-2 диаметром 0,7 мм, диаметр намотки 10 мм, длина намотки 40 мм.
Реле Р1 типа РЭС-22, Р2 – РЭВ-2/7, Р3 – РЭВ-15, Р4 – РЭС-22, цепочка R8C21 обеспечивает задержку включения смещения лампы.
Лампы ГИ-7Б тренировал два дня с перерывами на ночь, с плавным повышением напряжения накала с 2 В до 6 В в первый день и с 6 В до 12 В во второй день, при этом нужен вентилятор для охлаждения катода. В принципе, в данной конструкции можно применять и другие металлокерамические лампы, соответственно с предельными эксплуатационными характеристиками.
Настройка: после проверки правильности монтажа подать питающие напряжения (Uа +1800 В, Uн ~12 В, Uупр +50В), после 10-ти минутного прогрева лампы, замкнуть контакты К4 и подбором стабилитрона D7 необходимо установить ток покоя лампы в районе 40 мА (напряжение смещения 20 - 22 В). В случае применения транзисторного стабилизатора (Рис. 7) подбором сопротивления резистора R4ст добиваются необходимого тока покоя лампы. Подключить эквивалент нагрузки. Подать на вход УМ возбуждение 10 Вт (145 МГц) конденсаторами С1, С2 настроить входной контур и конденсаторами С3, С4 настроить выходной контур по максимуму напряжения на разъеме антенны по показометру, ток анода при этом возрастает до 190 – 220 мА. Возможно придется повозится с L5, растягивая и сжимая витки катуши загнать максимум АЧХ УМ на середину FM диапазона (145,5 МГц).
При входной мощности 10 Вт выходная мощность составляет около 200 Вт коэффициент усиления по мощности равен 20.
Внешний вид усилителя (Рис. 11)  Усилитель мощности на лампе ГС-35Б на 144мГц
Схема усилителя приведена на Рис1 и Рис 2. Она стандартная и я её не описываю. Очень много публикаций у YU1AW. Остановлюсь подробнее на конструкции.
Рис 1.
Рис 2.
Размеры корпуса модуля РА приведены так же на Рис 1. Анодная линия сделана из алюминия. Вид модуля РА со стороны анода приведен на Фото 1, а со стороны катода – на Фото 2.
Фото 1.
Фото 2.
Вид анода лампы с конструктивными конденсаторами приведен на Фото 3. Вид конструктивного конденсатора связи приведен на Фото 4.
Фото 3
Фото 4
Как изготовлен конструктивный конденсатор настройки анодной линии в резонанс понятен из Фото 5 и Фото 6.
Фото 5
Фото 6
Обкладки конденсаторов связи и настройки в резонанс изготовлены из красной меди толщиной 0.7мм. Размер обкладки конденсатора связи 40х60 мм., радиус изгиба 75 мм. Размер обкладки конденсатора настройки в резонанс 50х75 мм., радиус изгиба 85 мм. Четыре разделительных конденсатора прикреплены с одной стороны к линии четырьмя латунными болтами М6, а с другой стороны - к специальному хомуту с пластиной, изготовленным также из красной меди толщиной 1.5 мм.
Данная конструкция позволяет закрепить анодную линию на нужной высоте. Пластина (Фото 8) припаивается к хомуту (Фото 9) оловом (Фото 10) с дополнительным креплением при помощи латунных болтов М3.
Фото 8
Фото 9
Фото 10
Пластина имеет размер как и линия 110 мм. Ширина перешейка 35 мм. Радиус закругления 50 мм (по радиатору анода лампы). До монтажа всё выглядит так (Фото 11).
Фото 11
Лампа ГС-35Б крепится к горизонтальной перегородке болтами М4 при помощи четырёх фиксаторов, сделанных из дюралюминиевого бруска сечением 10х10мм. (Фото 12) и имеющих нарезанную резьбу М4.
Фото 12
Анодное напряжение подаётся при помощи разъёма СР-75 со фторопластовым изолятором. Фото 13. Потом место пайки заливается прозрачным силиконовым герметиком, который пахнет уксусом. Он хорошо выдерживает очень большие напряжения, да и температуру тоже.
Фото 13
Монтаж катодного отсека виден на Фото 14. Вид входной согласующей цепи приведен на Фото 15. Конденсатор связи закреплён на бруске из капролактана. (Фото 16).    Конденсатор настройки входной цепи в резонанс закреплён на пластине и уголке (Фото 17). Охлаждение катода лампы осуществляется вентилятором от компьютера, вставляемого в РCI разъём. (Фото 18). Куплен в былые времена в Чип и Дипе за 165 рублей. К корпусу вентилятора для его крепления дихлорэтаном приклеиваются полистироловые кубики с резьбой М3. Затем приклеиваются три небольшие пластинки-направляющие воздуха. К Чип Диповским вентиляторам это можно сделать, а вот к снятым с РС приклеить не удаётся. Корпус не растворяется.
Фото 17
Фото 18
Беличье колесо забирает воздух снизу и дует непосредственно на катод лампы (пластиковые направляющие делают своё дело хорошо). Потом воздух выходит наружу через прямоугольное отверстие, закрытое латунной сеткой. (Фото 19).
Фото 19
Анод лампы охлаждается путем вытяжки воздуха вентилятором с производительностью 280 куб.метров в час. Воздух, засасываемый в анодный отсек через отверстие в верхней крышке, закрытое сеточкой с фторопластовым кожухом (Фото 20), проходит через радиатор анода и вытягивается наружу вентилятором через отверстие, закрытое так же латунной сеткой (Фото 21).
Фото 20
Фото 21
Сверлить много отверстий вместо сетки не советую. Будет сильный шум. Кожух сделан из листового фторопласта толщиной 1 мм и прикреплен болтиками М2 к кольцу, спаянному из цинкованного железа. К нему же припаяна и латунная сетка. (Фото 22).
Фото 22
Единственными двумя деталями, изготовленными не дома, являются две заготовки узла отбора мощности, который является унифицированной деталью всех ламповых УКВ РА диапазонов 144 МГц, 432 МГц и 1296 МГц (Фото 23). Узел представляет собой отрезок медной трубки длиной 50 мм с наружным диаметром 18 мм и толщиной стенки 1 мм. В него туго вставлен круглый кусок фторопласта длиной 50 мм с наружным диаметром 16мм и имеющим сквозное отверстие диаметром 5 мм. Эта деталь вытачивается на токарном станке. Фторопласт вставляется не до конца. Должно остаться 4 мм углубление. В это углубление вставляется разъём-мама СР-50, к центральному проводнику которого припаивается медная трубка диаметром 5 мм и длиной 65 мм. Разъём хорошо припаивается к медной трубке. Волновое сопротивление получившегося кусочка коаксиала 48 Ом. Фторопласт будет немного торчать из трубки. На саму медную трубку впоследствии припаивается обкладка конструкционного конденсатора связи.
Фото 23
Я ещё дополнительно использую небольшой пятачок. Он позволяет более удобно произвести пайку медной обкладки конденсатора связи. Всё видно на фото. Вторая деталь – цанга, которая крепится к боковой стенке корпуса модуля РА и в которую вставляется и фиксируется водопроводным хомутом узел отбора мощности. (Фото 24).
Фото 24
Размеры её не критичны. Внутренний диаметр цанги 18 мм, толщина стенки 0.75 мм. Обкладка конденсатора припаивается после того, как узел отбора мощности будет вставлен в цангу.
Вентилятор обдува катода запитан от простейшего выпрямителя, использующего напряжение накала 12.6 Вольта. Платка выпрямителя стоит в катодном отсеке. На этой же платке установлен конденсатор на 1 мкф 400 Вольт для запуска трёхфазного двигателя 220 Вольт обдува анода лампы. Блокировочные конденсаторы в накальной цепи по 680 пФ. Тип не знаю. Проходные конденсаторы практически любые, но что бы выдержали ток накала лампы
УКВ усилитель мощности UR5YCW на металлокерамическом триоде ГИ-21Б
Вашему вниманию предлагается УКВ усилитель мощности на металлокерамическом триоде ГИ-21Б. Схема не претендует на какие-то новшества или открытия. Просто хотелось поделиться опытом построения УКВ УМ. УМ проектировался для переносной УКВ ЧМ радиостанции Rexon RL-115, для работы малой мощностью (примерно 0,25 – 0,3 Вт).
И так схема (Рис. 1), её можно разделить условно на 3 части: входная катодная, выходная анодная и управление RX/TX.
Рисунок 1.
Рис. 2
1. Входная катодная часть (Рис. 2) состоит из С1, С2, С5, С6, С7, L1, L3, L4, собрана в подвале шасси возле выводов катода и подогревателя и заключена в экран от платы кинескопа монитора. Специальной панельки под лампу не изготавливал (Рис. 3), в шасси просверлил отверстие под диаметр сетки и прижал со стороны анода расточенным разъемом питания к выступу сетки, к выводам катода и подогревателя сделал простые хомутики из медной шины шириной 8мм.
Рис.3
Рис. 4
2. Выходная анодная часть (Рис. 4) состоит из С8, С3, С4, L2, L5. L5 состоит из 3-х витков из посеребренного провода диаметром 1мм. С3 взят от блока усиления мощности метрового диапазона радиорелейной станции Р-405 или Р-401 (Рис. 5), С4 от антенного блока той же РРС. Связи с тем что вентилятор ВВФ-71М у нас дует сбоку, то эффективность родного радиатора падает до 10-20 % от номинального, поэтому его пришлось поменять на радиатор от мощного диода. Расстояние от радиатора анода до корпуса не менее 4 см.
Рис. 5
3. Управление RX/TX срабатывает при появлении ВЧ сигнала на входе УМ. Даная схема опробована в нескольких УМ для ЧМ и показала себя достаточно надёжной в эксплуатации. Единственное что следует сказать, что при мощностях 0,1 – 0,5 Вт возможно придётся подобрать сопротивление резисторов R3, R5, емкость конденсатора С9 или транзистор VT1 с большим коэффициентом передачи тока, для надёжного срабатывания автоматики.
Рис. 6
Так как блок питания у нас выносной (Рис. 6), пришлось поставить защиту от забывчивости на реле Р4 – накал подаётся после включения вентилятора.
Реле Р2 типа РЭВ-2/7, Р3 – РЭС-22, Р1 тип неизвестен – ВЧ на керамической основе. Реле у меня так включены лишь из-за подбора по напряжению срабатывания, хотя их можно включить все параллельно.
В принципе, в данной конструкции можно применять и другие металлокерамические лампы, согласовав при этом с предельными эксплуатационными данными напряжения питания и выходную мощность. Самое главное не перекачать лампу по входу!
Рис. 7
Настройка: после проверки правильности монтажа (Рис. 7) подать питающие напряжения (Uа – 850 В, Uн – 12 В, Uупр – 50В), после 10-ти минутного прогрева, замкнуть контакты К3 реле Р3 подбором резистора R11 необходимо установить ток покоя лампы в диапазоне 20 – 30 мА (напряжение смещения 6 – 7 В).
Подключить эквивалент нагрузки.
Подать на вход УМ возбуждение 2 – 3 Вт (145 МГц) конденсаторами С1, С2 настроить входной контур и конденсаторами С3, С4 настроить выходной контур по максимуму выходного сигнала по показометру, ток анода при этом возрастает до 90 – 110 мА.
В дальнейшем при эксплуатации перестройка по частоте только конденсаторами С3 и С4 (выведены на переднюю панель рис. 8). Выходной контур контур строился в диапазоне от 142 до 160 МГц (при снижении мощности на краях диапазона на 30%).
При входной мощности 0,3 Вт коэффициент усиления по мощности получился приблизительно 15 раз, при 5 Вт возрастает до 19. Большую мощность на вход подавать не пробовал, не знаю как у этих ламп с прострелами.
Успехов вам в конструировании
Усилитель мощности на 144 МГц
Данный усилитель мощности выполнен по классической схеме на мощном металлокерамическом триоде типа ГИ-7Б или ГИ-70БТ и имеет коэффициент усиления по мощности < 20 при входной мощности - 10 Вт. Усилитель обеспечивает выходную мощность около - 200Вт в данном случае выходная мощность усилителя не более 250 Вт. Принципиальная схема усилителя приведена на рис.1.
Лампа должна иметь хороший обдув для этого используется вентилятор типа ВН-2 или аналогичный имеющий такую же подачу воздуха. Ток покоя лампы выходного каскада приблизительно равен 30-40 мА и подбирается стабилитроном D1. При максимальной мощности Iк приблизительно равен 200 мА.
Вам необходимо обратить внимание на то чтобы емкости С1 и С2 имели зазор между пластинами не менее 2-3 мм. Дроссели L3 и L4 можно изготовить из любого коаксиального кабеля с фторопластовой изоляцией, чтобы от прогрева лампы и во время работы не произошло короткого замыкания между выводами. Коаксиальный кабель должен иметь небольшой диаметр, для того чтобы его было удобно разместить внутри корпуса усилителя.
Намоточные данные:
L1 имеет 4 витка провода марки ПСР диаметром 1,0 мм внутренний диаметр намотки катушки 10мм
L2 имеет 6 витков провода диаметром 0,8 мм внутренний диаметр намотки катушки 8 мм
L5 имеет 2,5 витка провода диаметром 2-3 мм внутренний диаметр намотки катушки 30мм
Усилитель смонтирован на П-образном шасси, имеющем размеры 220х100х100. Шасси усилителя разделено перегородкой на расстоянии 70 мм со стороны катодного вывода. Сеточный катодный и накальный выводы изготовлены и хомутиков.
PA 144 MHz на транзисторе
R inp/out - 75 Om
Io = 20 mA
I max = 3.5A
U out = 73V
W = 70W
КПД = 70 процентов.
Детали
L1 = 4 витка ПСР-2 на оправке диаметром 15 мм. с шагом 3 мм.
L2 = 4 витка ПСР-0,8 на оправке диаметром 10 мм. с шагом 1,5мм.
ДР1 = ПЭЛ-0,8 на оправке диаметром 7 мм. 15 витков с шагом 1мм.
ДР2 = ПСР-1,0 на оправке диамтром 10мм. 8 витков с шагом 1,5мм. |
